Co dziś jest wymagane?
Akustyka jako obowiązkowy element projektu
Od 1 sierpnia 2024 r. projekt techniczny musi zawierać analizę rozwiązań technicznych i materiałowych w zakresie spełnienia wymagań akustycznych. Analiza akustyczna przestała być dodatkiem – stała się elementem odpowiedzialności projektanta.
Analiza akustyczna nie kończy się na wartościach w decybelach – jej efektem musi być dobór realnych, sprawdzonych rozwiązań przegród.
Dotyczy to m.in.:
budynków wielorodzinnych
zabudowy bliźniaczej i szeregowej
budynków jednorodzinnych z dwoma lokalami
Akustyka, która działa w praktyce
Komfort akustyczny jest jednym z kluczowych parametrów jakości budynków. W budynkach mieszkalnych musi on wynikać ze spełnienia określonych wymagań akustycznych, potwierdzonych w projekcie technicznym w formie analizy akustycznej. Systemowe rozwiązania RIGIPS wspierają projektantów i wykonawców w realizacji tych wymagań, a także w poprawie komfortu użytkowników różnych typów obiektów.
Co to jest analiza akustyczna?
Analiza akustyczna w zakresie rozwiązań technicznych i materiałowych, mających na celu spełnienie wymagań akustycznych, nazywana skrótowo analizą akustyczną jest to dokument, będący częścią projektu technicznego i mający na celu wykazanie spełnienia wymagań akustycznych wynikających z:
- Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie,
- Rozporządzenia Ministra Rozwoju i Technologii z dnia 27 października 2023 r. w sprawie szczegółowego zakresu i formy projektu budowlanego,
- Polskich Norm dotyczących akustyki budowlanej, w szczególności:
PN-B-02151-3:2015-10, PN-B02151-3:2015-10/Ap1:2016-02
Akustyka budowlana – Ochrona przed hałasem w budynkach – Część 3, - Ustawy Prawo Budowlane.
Co powinna zawierać analiza akustyczna zgodnie z Rozporządzeniem?
Informacje o zakładanym poziomie hałasu zewnętrznego oddziałującego na budynek,
Informacje o poziomie wymaganej izolacyjności akustycznej przegród w budynku oraz okien i drzwi,
Informacje o wyrobach budowlanych zapewniających wymaganą izolacyjność akustyczną przegród,
Informacje o dopuszczalnym poziomie hałasu oraz dźwięków przenikających do pomieszczeń budynku,
Akustyka w praktyce
Co naprawdę trzeba zaprojektować?
Trzy obszary, które decydują o komforcie
- ściany i drzwi wewnętrzne
- stropy
- ściany zewnętrzne i elementy w ścianach zewnętrznych
- stropów
- podestów klatek schodowych
- prawidłowych dylatacji
- ciągłości przegród
- szczelnych przejść instalacyjnych
Jak zaprojektować akustykę, która „zadziała na budowie”?
Od analizy do rozwiązania systemowego
Skuteczna ochrona akustyczna wynika ze spójnego podejścia do całej przegrody i jej detali. Oznacza to świadome łączenie płyt g-k, konstrukcji, wełny mineralnej i prawidłowego montażu w kompletne systemy.
Dlatego w analizie akustycznej kluczowe jest:
- uwzględnienie warunków rzeczywistych (nie tylko badań laboratoryjnych),
- ograniczenie przenoszenia bocznego,
- stosowanie rozwiązań o potwierdzonych parametrach.
Rekomendowane rozwiązania RIGIPS
Sprawdzone systemy RIGIPS o wysokiej izolacyjności akustycznej
Rekomendowane rozwiązanie ściany pomiędzy mieszkaniami

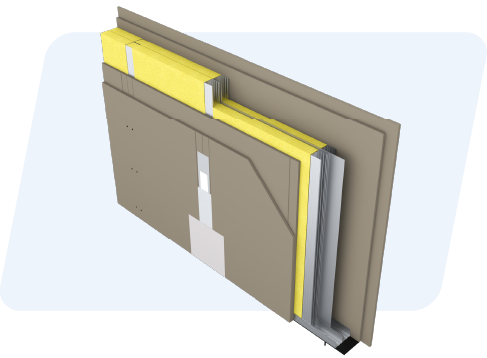

Ściana RIGIPS 3.41.01 DURA PLUS RC3
Dobór odpowiednich przegród wewnętrznych ma kluczowe znaczenie dla zapewnienia komfortu akustycznego w budynkach mieszkalnych. Zaprezentowane systemowe rozwiązanie ściany suchej zabudowy RIGIPS ISOVER dla budynków mieszkalnych, którego parametry izolacyjności akustycznej zostały potwierdzone badaniami laboratoryjnymi, łączy wysoką izolacyjność z łatwością montażu i elastycznością projektową.
Przejdź do pełnej specyfikacji rozwiązania
Rekomendowane rozwiązania ścian działowych

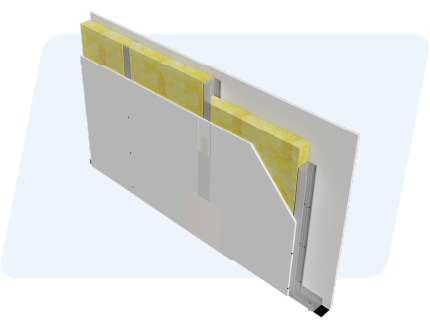

Ściana działowa RIGIPS 3.40.02
Do zabudowy wnętrz pomieszczeń mieszkalnych można zastosować różne systemy RIGIPS ISOVER, dobierane w zależności od indywidualnych wymagań projektowych. Zapewniają one optymalne parametry izolacyjności i sprawdzają się w wymagających warunkach.
Przejdź do pełnej specyfikacji rozwiązania
Rozwiązania ścian działowych o podwyższonych parametrach akustycznych

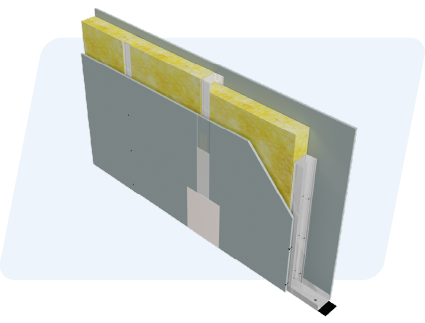

Ściana działowa RIGIPS 3.40.03 AKU
Należy podkreślić, że oferta systemów RIGIPS ISOVER jest znacznie szersza — dostępnych jest wiele innych rozwiązań, w tym m.in. systemy ścian RIGIPS 3.40.01, 3.40.03 oraz 3.40.06, które również z powodzeniem mogą być stosowane jako ściany działowe, w zależności od wymaganej izolacyjności akustycznej, grubości, wysokości, odporności ogniowej oraz innych uwarunkowań projektu.
Przejdź do pełnej specyfikacji rozwiązania
Co jeśli istniejąca ściana nie spełnia wymogów minimalnej izolacyjności akustycznej?

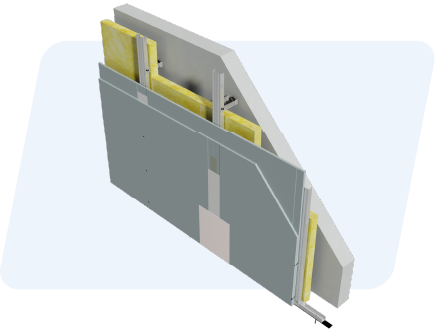

Okładzina ścienna RIGIPS 3.21.10 AKU
Jeśli istniejąca lub projektowana ściana nie uzyskuje minimum izolacyjności akustycznej, należy ją poprawić poprzez wykonanie okładziny ściennej. W ofercie RIGIPS ISOVER znajdują się systemy okładzin ściennych dedykowanych do poprawy izolacyjności akustycznych przegród.
Przejdź do pełnej specyfikacji rozwiązania
Co w sytuacji, gdy istniejący strop nie spełnia wymogów izolacyjności akustycznej?

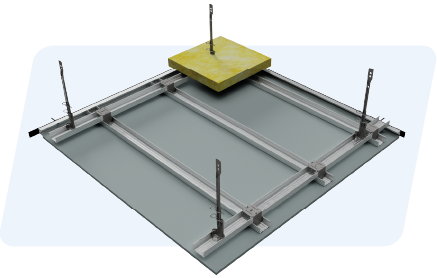

Sufit podwieszany RIGIPS 4.05.24 AKU
Jeśli istniejący strop nie uzyskuje wymaganej izolacyjności akustycznej, należy ją poprawić poprzez wykonanie sufitu podwieszanego lub podłogi pływającej. W ofercie RIGIPS ISOVER znajdują się systemy sufitów podwieszanych dedykowanych do poprawy izolacyjności akustycznych przegród.
Przejdź do pełnej specyfikacji rozwiązania
Dobre praktyki – krótko i konkretnie
Detale, które robią różnicę
- pełne wypełnienie przegród wełną mineralną,
- taśmy akustyczne pod profilami,
- dylatowanie podłóg pływających,
- brak symetrycznych puszek elektrycznych,
- szczelne przejścia instalacyjne.
Narzędzia i wsparcie dla profesjonalistów
Projektuj świadomie – korzystaj z wiedzy i narzędzi
Pobierz materiały lub skorzystaj z aplikacji
Może Cię zainteresować
Informacje zawarte w kompendium projektowania
Skąd wynikają wymagania?
Obowiązek ochrony przed hałasem wewnątrz budynków wynika z:
- Prawa budowlanego (Dz.U. z 1994 r.) [1],
- Rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie [2].
W rozporządzeniu tym [2] powołane zostały polskie normy konieczne do stosowania w celu realizacji zapisów dotyczących wymagań akustycznych. W zakresie wymagań dotyczących izolacyjności od dźwięków powietrznych między pomieszczeniami w budynku powołana została norma PN-B-02151-3:2015-10 Akustyka budowlana - Ochrona przed hałasem w budynkach - Część 3: Wymagania dotyczące izolacyjności akustycznej przegród w budynkach i elementów budowlanych [5].
Normę PN-B-02151-3:2015-10 [5] ma zastosowanie przy:
- projektowaniu,
- budowie i rozbudowie,
- zmianie sposobu użytkowania budynków mieszkalnych i użyteczności publicznej.
Wskaźniki do oceny izolacyjności akustycznej przegród wewnętrznych od dźwięków powietrznych
Wymagana izolacyjność od dźwięków powietrznych - to minimalna odporność przegrody na przenikanie energii akustycznej przy pobudzaniu przegrody falą akustyczną rozprzestrzeniającą się w powietrzu, która musi być osiągnięta zgodnie z obowiązującymi normami i przepisami.
Wymagania dotyczące izolacyjności od dźwięków powietrznych wyrażane są za pomocą wskaźników jednoliczbowych:
- Wyznaczony na podstawie RA,1
- Stosowany dla drzwi oraz przegród wewnętrznych w obrębie tego samego mieszkania,
Wzór: RA,1,R = RA,1 - 2 dB (19)
- Wyznaczony na podstawie badań laboratoryjnych,
- Uwzględnia wpływ charakterystyki częstotliwościowej dźwięku za pomocą widmowego wskaźnika adaptacyjnego C,
Wzór: RA,1 = Rw + C (20)
Skąd wynikają wymagania?
Obowiązek ochrony przed hałasem wewnątrz budynków wynika z:
- Prawa budowlanego (Dz.U. z 1994 r.) [1],
- Rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie [2].
We wspomnianym rozporządzeniu [2] powołane zostały polskie normy konieczne do stosowania w celu realizacji zapisów dotyczących wymagań akustycznych. W zakresie wymagań dotyczących izolacyjności od dźwięków uderzeniowych między pomieszczeniami w budynku powołana została norma PN-B-02151-3:2015-10 Akustyka budowlana - Ochrona przed hałasem w budynkach - Część 3: Wymagania dotyczące izolacyjności akustycznej przegród w budynkach i elementów budowlanych [5].
Norma PN-B-02151-3:2015-10 [5] ma zastosowanie przy:
- projektowaniu,
- budowie i rozbudowie,
- zmianie sposobu użytkowania budynków mieszkalnych i użyteczności publicznej.
Wskaźniki oceny izolacyjności przegród wewnętrznych od dźwięków uderzeniowych
Wymagana izolacyjność od dźwięków uderzeniowych - to minimalna odporność przegrody na przenikanie energii akustycznej przy mechanicznym pobudzaniu przegrody do drgań np. przez uderzenie, która musi być osiągnięta zgodnie z obowiązującymi normami i przepisami.
Wymagania dotyczące izolacyjności od dźwięków uderzeniowych wyrażane są za pomocą wskaźników jednoliczbowych:
- Wyznaczony na podstawie Ln,w w badaniach laboratoryjnych,
- Stosowany do oceny stropów w obrębie tego samego mieszkania,
Wzór: Ln,w,R = Ln,w + 2 dB (22)
- Wyznaczony zgodnie z PN-EN ISO 717-2 [18] na podstawie pomiarów laboratoryjnych izolacyjności akustycznej właściwej, Ln w pasmach częstotliwości 1/3 oktawowych lub oktawowych.
- Na etapie projektu konieczne jest obliczenie tej wartości w celu sprawdzenia wymagań normowych,
- Uwzględnia wpływ przenoszenia bocznego dźwięku,
- Stosowany do określenia wymagań w zakresie izolacyjności od dźwięków uderzeniowych dla wszystkich przypadków stropów za wyjątkiem stropów w obrębie tego samego mieszkania (tzw. stropów wewnątrzlokalowych).
