Obudowy szybów instalacyjnych i windowych

Numer systemu Rigips Nazwa systemu Przekrój Konstrukcja z profili RIGIPS Grubość [mm] Masa [kg/m2] Wysokość maksymalna [mm] Klasa odporności ogniowej [minuty] Izolacyjność akustyczna Rw [DB] Izolacyjność akustyczna RA1 [dB] Cena za m2 [pln]

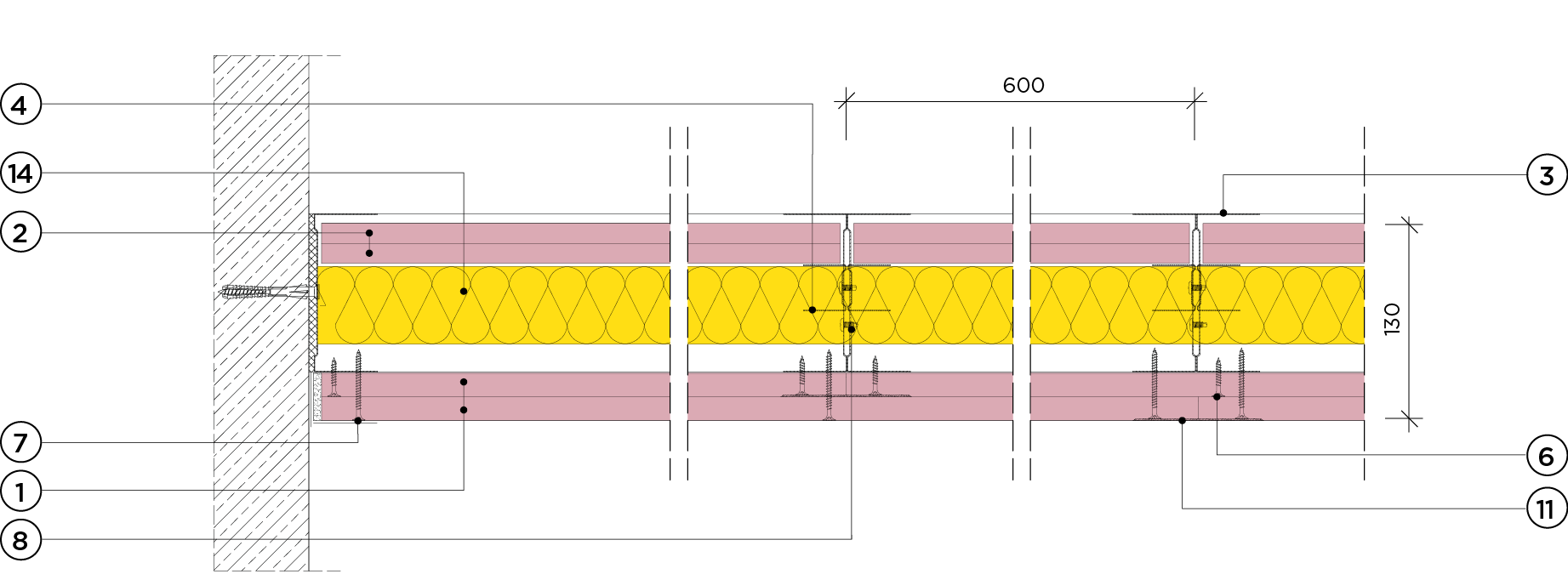

3.50.10 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili UW 100 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm i 15 mm CW/UW100 ULTRASTIL® 130 58 6000 EI 1202) *) , REI 1202) *) 521) 501) 152.86

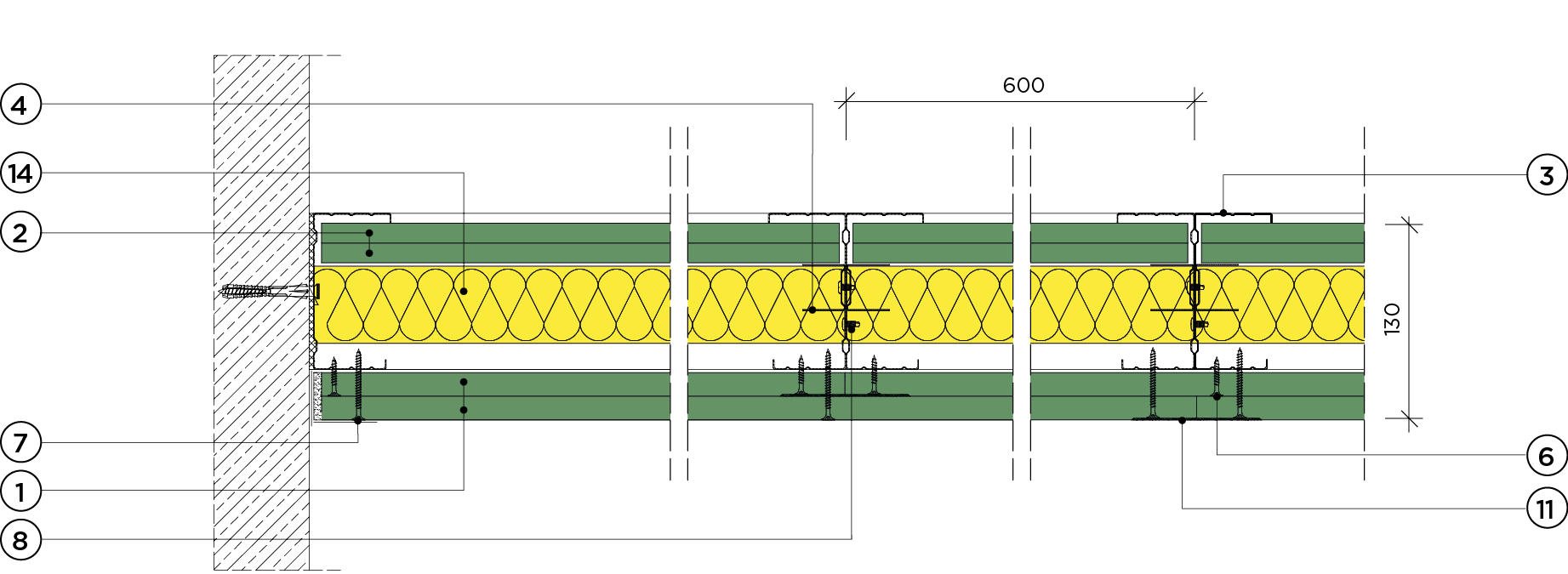

3.50.10 AKU Obudowa szybów instalacyjnych i windowych na konstrukcji z profili UW 100 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm i 15 mm CW/UW100 ULTRASTIL® 130 62 6000 EI 1201) *) _2) 156.12

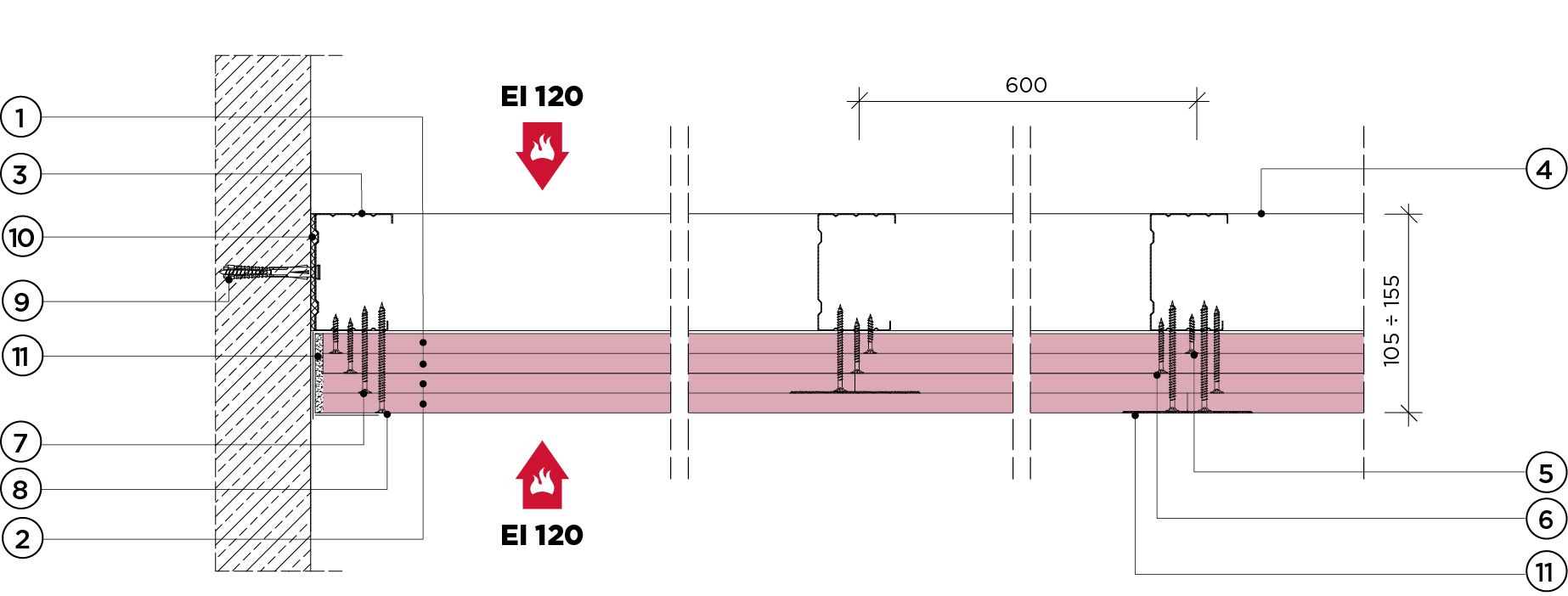

3.50.11 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50, CW 75 lub CW 100 i UW 50, UW 75 lub UW 100 z poczwórnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 15 mm i 12,5 mm CW/UW100 ULTRASTIL® 155 50 5500 EI 1201) *) , REI 1202) *) 129.56

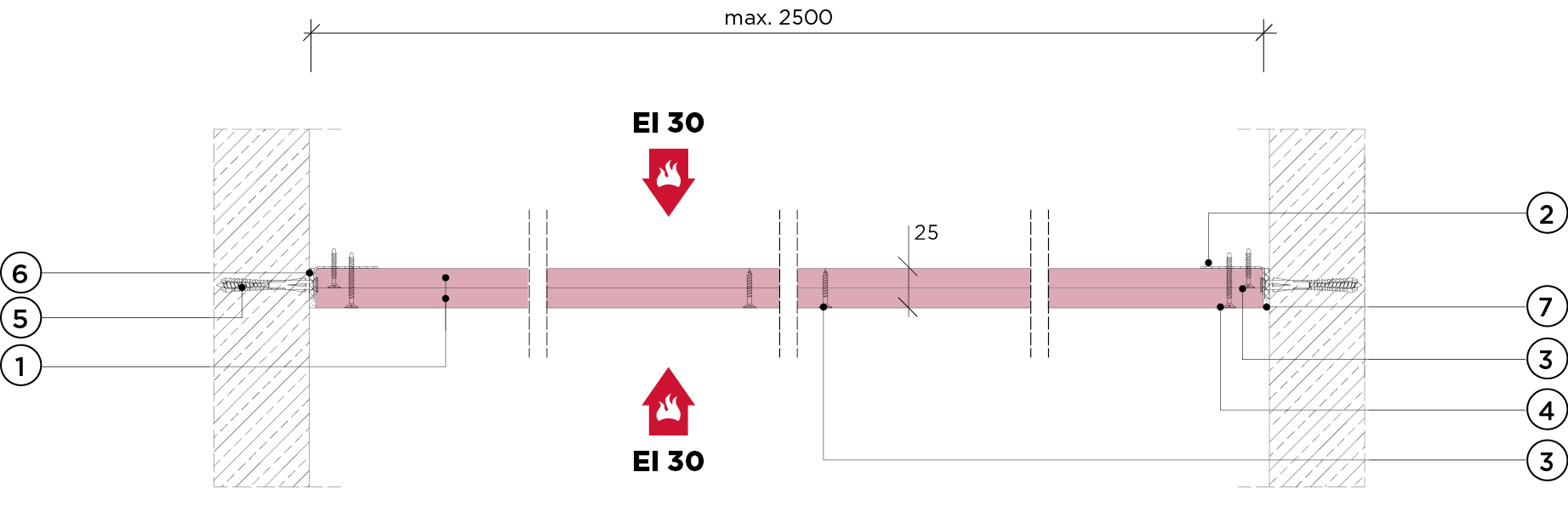

3.50.14 Obudowa szybów instalacyjnych i windowych na konstrukcji obwodowej z profili kątowych z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm Kątownik 40x20x1 lub 40x40x1 po obwodzie szachtu 25 25 bez ograniczeń EI 301) *) , REI 302) *) 79.3
3.50.15 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50, CW 75 lub CW 100 i UW 50, UW 75 lub UW 100 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW50 ULTRASTIL® 75 26 5000 EI 301) *) , REI 302) *) 79.63
3.50.151 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50 i UW 50 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW50 ULTRASTIL® 75 26 4750 EI 301) *) , REI 302) *) 95.42

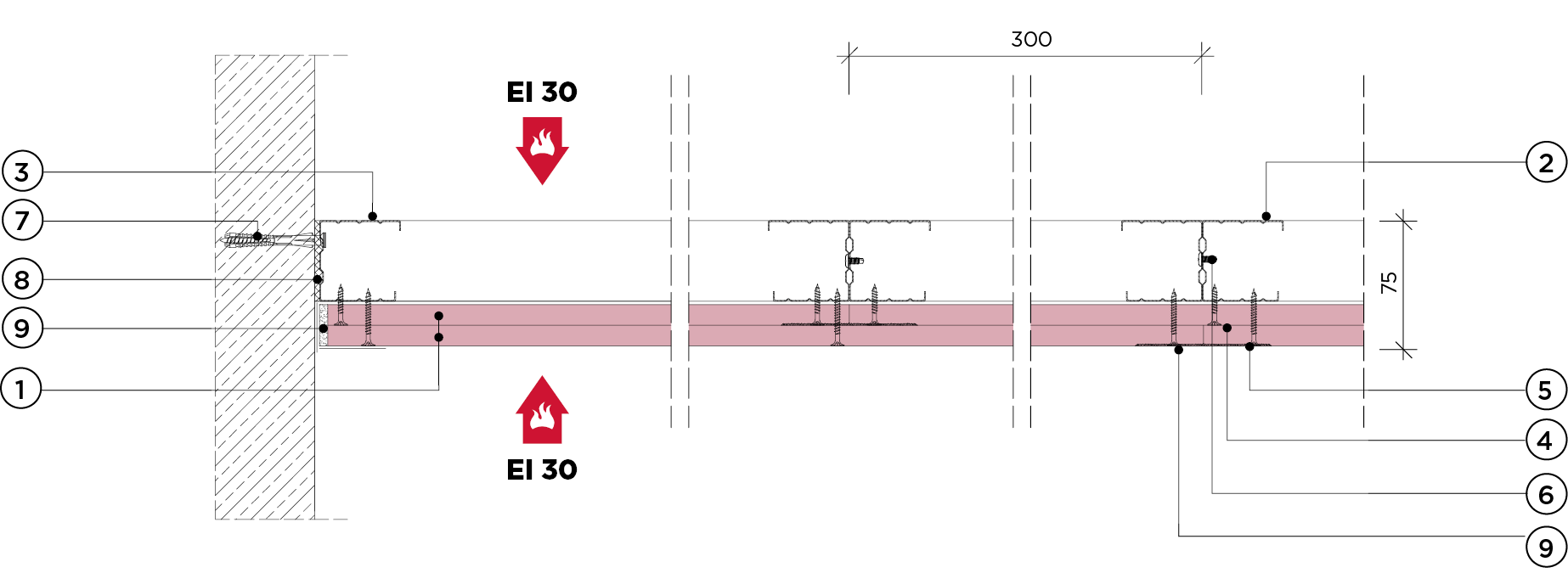

3.50.152 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50 i UW 50 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW50 ULTRASTIL® 75 26 5000 EI 301) *) , REI 302) *) 111.24

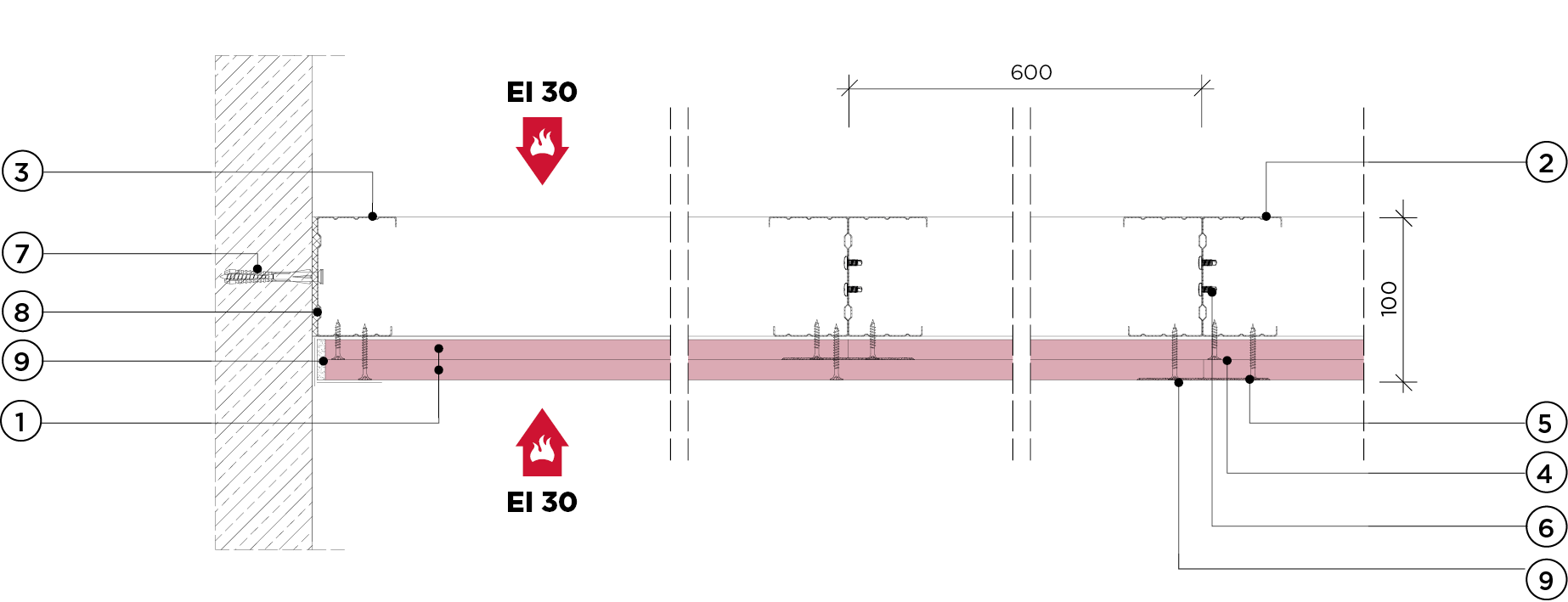

3.50.153 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW75 ULTRASTIL® 100 26 5500 EI 301) *) , REI 302) *) 85.06
3.50.154 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW75 ULTRASTIL® 100 26 5750 EI 301) *) , REI 302) *) 102.44
3.50.155 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW75 ULTRASTIL® 100 26 6250 EI 301) *) , REI 302) *) 119.81

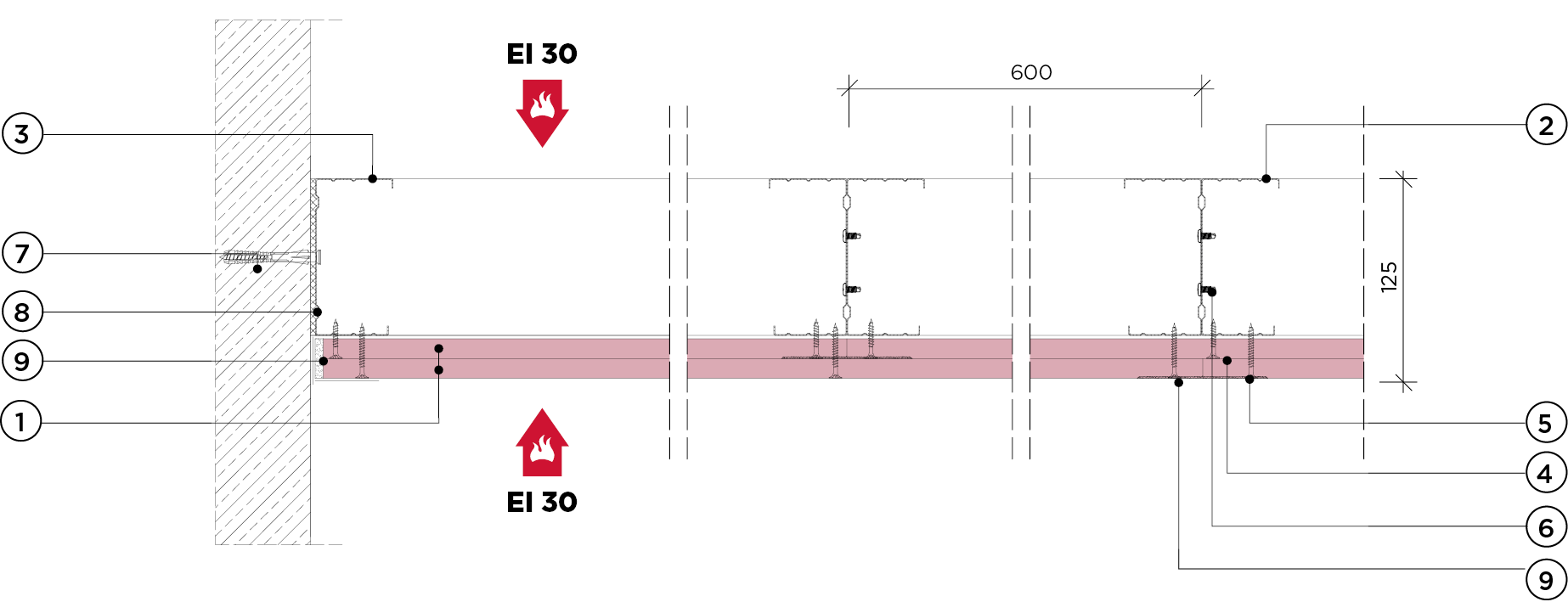

3.50.156 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 100 i UW 100 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW100 ULTRASTIL® 125 26 6000 EI 301) *) , REI 302) *) 91.63
3.50.157 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 100 i UW 100 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW100 ULTRASTIL® 125 26 6500 EI 301) *) , REI 302) *) 112.05
3.50.158 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 100 i UW 100 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW100 ULTRASTIL® 125 26 6500 EI 301) *) , REI 302) *) 132.49

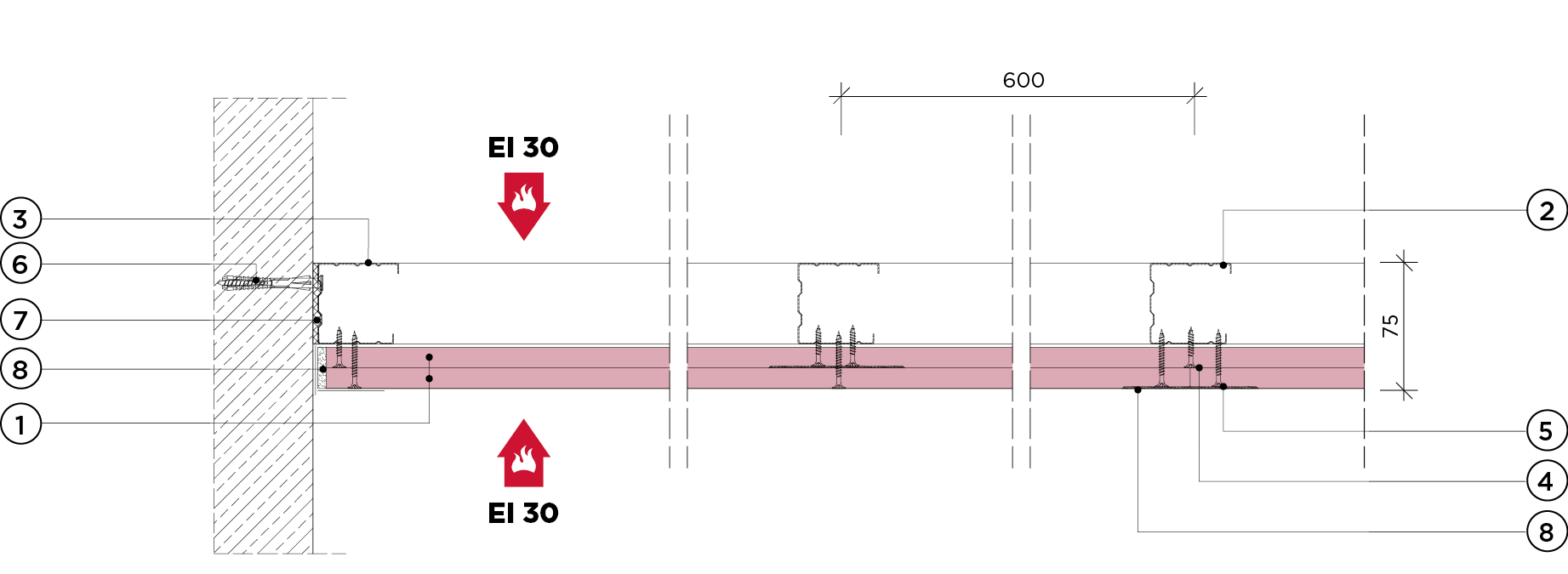

3.50.16 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50, CW 75 lub CW 100 i UW 50, UW 75 lub UW 100 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW50 ULTRASTIL® 75 26 3000 EI 301) *) , REI 302) *) 64.15

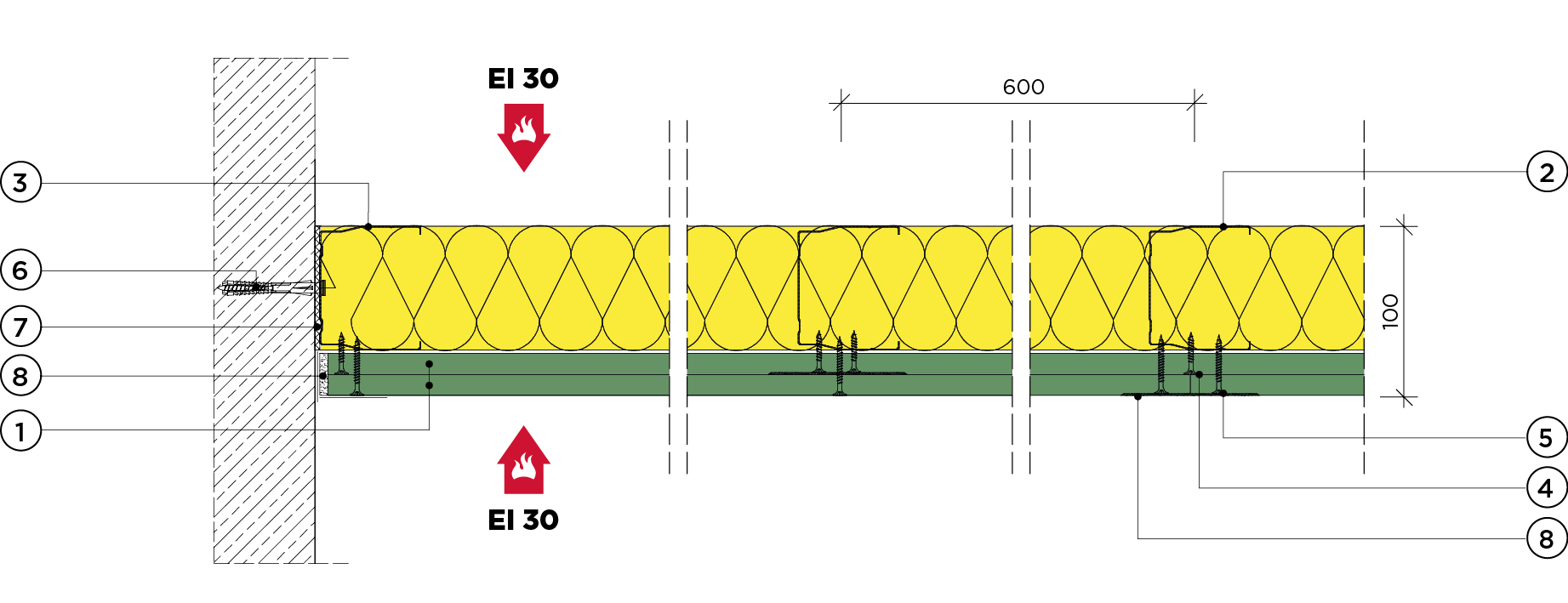

3.50.16 AKU Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW75 ULTRASTIL® 100 30 3500 EI 301) *) _3) 83.33
3.50.161 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50 i UW 50 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW50 ULTRASTIL® 75 26 3500 EI 301) *) , REI 302) *) 72.21
3.50.162 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50 i UW 50 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW50 ULTRASTIL® 75 26 4000 EI 301) *) , REI 302) *) 80.29

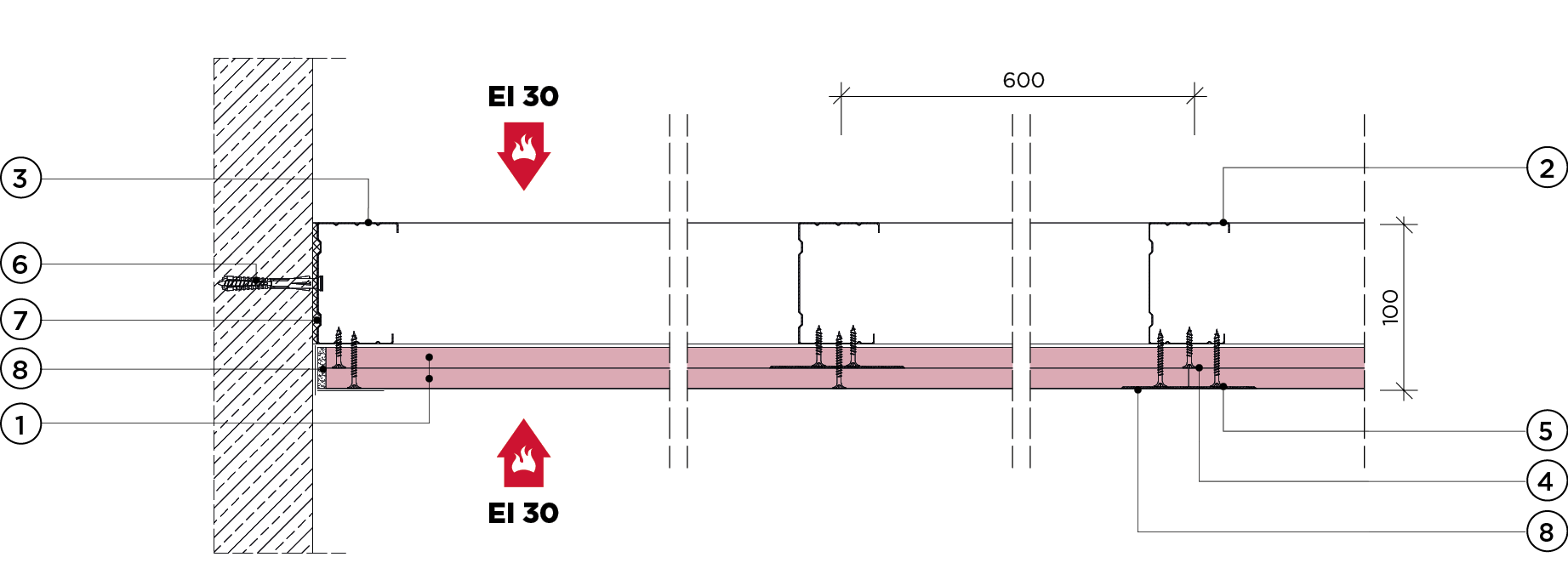

3.50.163 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW75 ULTRASTIL® 100 26 4000 EI 301) *) , REI 302) *) 67.46

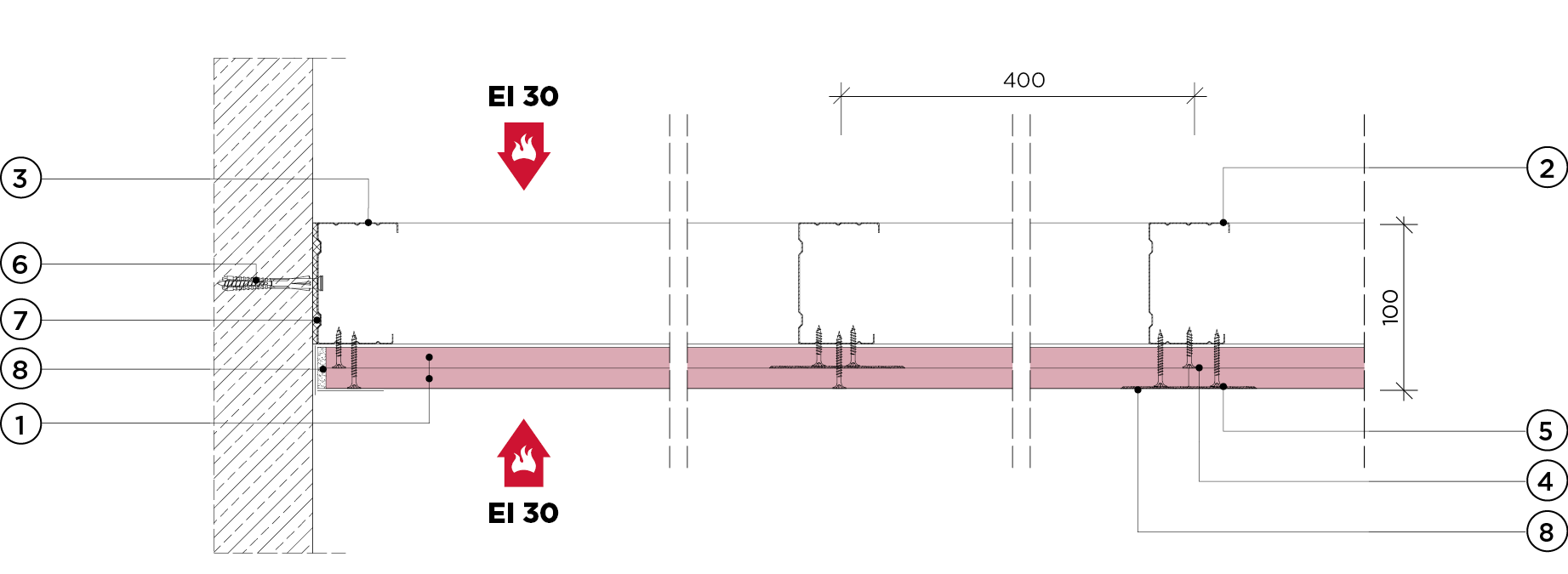

3.50.164 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW75 ULTRASTIL® 100 26 4500 EI 301) *) , REI 302) *) 76.58
3.50.165 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 75 i UW 75 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW75 ULTRASTIL® 100 26 5000 EI 301) *) , REI 302) *) 85.72
3.50.166 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 100 i UW 100 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW100 ULTRASTIL® 125 26 4500 EI 301) *) , REI 302) *) 71.53

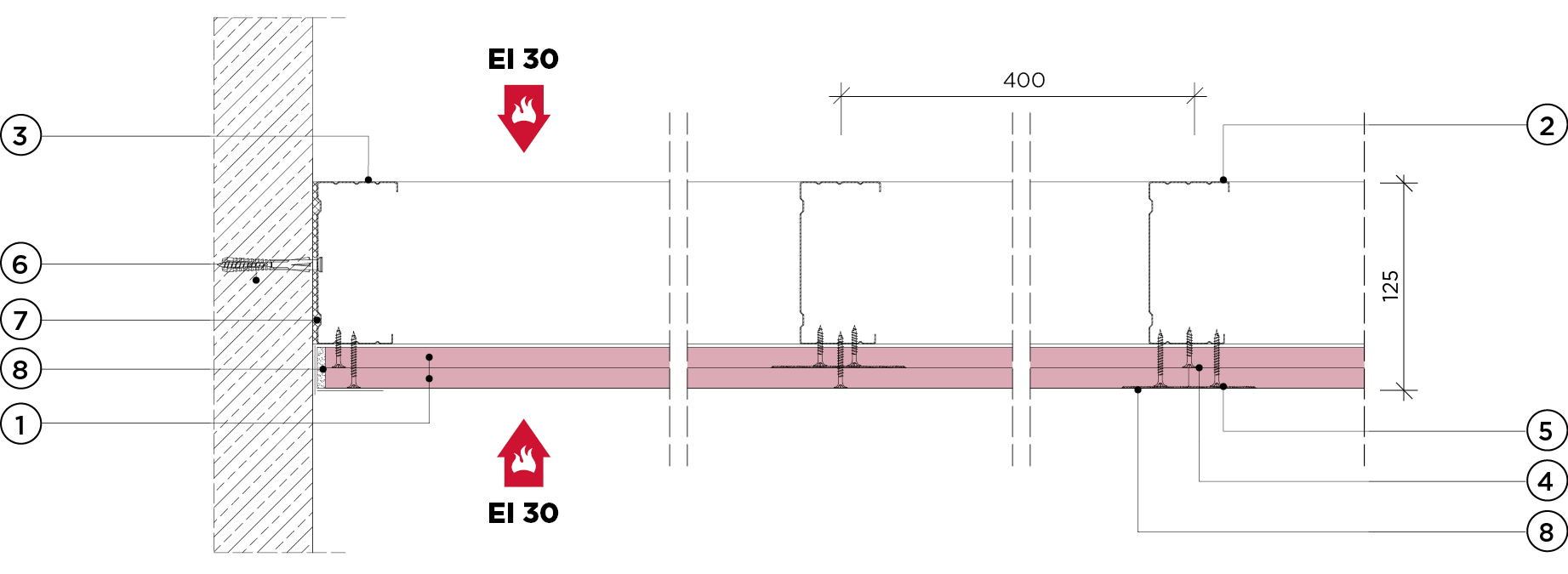

3.50.167 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 100 i UW 100 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW100 ULTRASTIL® 125 26 5500 EI 301) *) , REI 302) *) 81.9
3.50.168 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 100 i UW 100 z podwójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm CW/UW100 ULTRASTIL® 125 26 6000 EI 301) *) , REI 302) *) 92.29

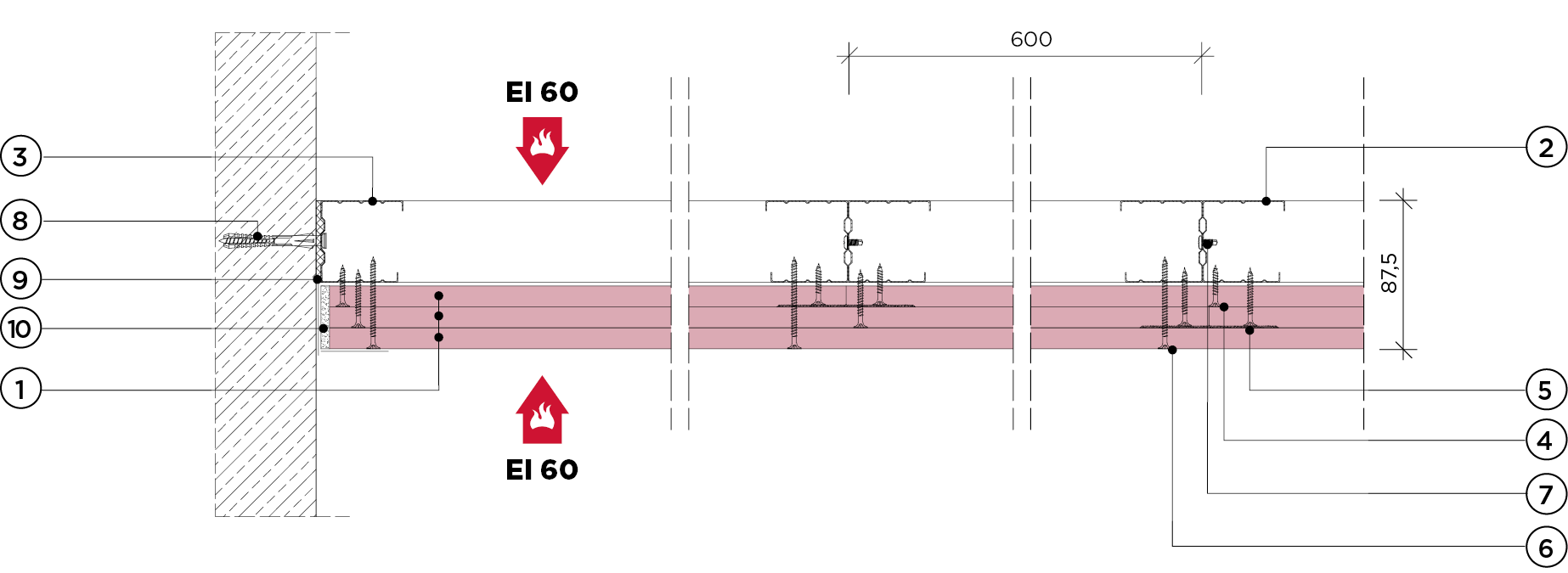

3.50.17 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50 i UW 50 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW50 ULTRASTIL® 87,5 36 4500 EI 601) *) , REI 602) *) 100.41
3.50.171 Obudowa szybów instalacyjnych i windowych na konstrukcji z profili CW 50 i UW 50 z potrójnym poszyciem płytą gipsowo-kartonową RIGIPS PRO gr. 12,5 mm 2xCW/UW50 ULTRASTIL® 87,5 36 4750 EI 601) *) , REI 602) *) 116.51

Szyb instalacyjny i windowy powinien być odpowiednio zabezpieczony przed rozprzestrzenianiem się dymu i ognia z kondygnacji objętej pożarem na pozostałe. Służy do tego system obudowy Rigips złożony z płyt gipsowych lub gipsowo-kartonowych z podwójnym i poczwórnym poszyciem. W skład tego rozwiązania płyty mocowane są do konstrukcji z profili Rigips. To rozwiązanie pozwala spełnić rygorystyczne wymagania przeciwpożarowe, tzn. zabezpieczyć przed działaniem ognia zarówno od strony pomieszczeń, jak i od strony wewnętrznej.

Zalety systemu obudowy szybów instalacyjnych i windowych Rigips to:
- szybkość i łatwość montażu oraz ewentualnej renowacji,
- lekkość konstrukcji,
- mała szerokość zabudowy,
- wysoka klasa odporności ogniowej,
- wszechstronność zastosowania (zarówno w budynkach publicznych, jak i mieszkalnych).

Obudowy Rigips mogą również pełnić funkcję estetyczną. Gips jest też naturalnym regulatorem wilgotności powietrza. Ważnym elementem obudowy szybów instalacyjnych i windowych są klapy rewizyjne Rigips, które ułatwiają dostęp do instalacji wewnątrz szybu.
