Jak prawidłowo wykonać obróbkę okna dachowego - zabudowa poddasza RIGIPS

21.06.2021

Prawidłowa obróbka okna połaciowego jest jednym z trudniejszych elementów zabudowy poddasza.

Projekty domów jednorodzinnych z mieszkalnym poddaszem są najczęściej wybierane wśród Polaków. Adaptacja i zabudowa poddasza pozwala w prosty sposób powiększyć przestrzeń mieszkalną, tworząc kolejne pomieszczenia na użytek domowników. Istotnym elementem zabudowy poddasza jest obróbka okna połaciowego.

W tym artykule przedstawimy instrukcję jak za pomocą systemów suchej zabudowy RIGIPS obrobić okno dachowe podczas zabudowy poddasza z płyt GK RIGIPS
i odpowiednio je zaizolować termicznie dzięki wełną mineralnym i folią paroizolacyjną ISOVER.

Obróbka okna dachowego. Od czego zacząć?

Wyznaczanie płaszczyzn zabudowy okna.

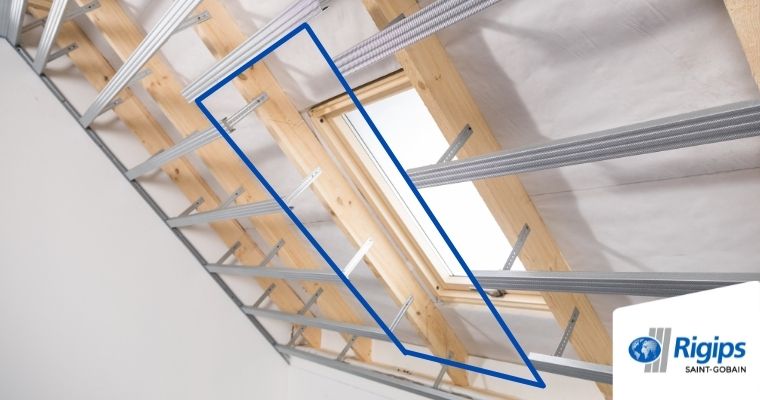

W pierwszym kroku zabudowy okna dachowego, należy wyznaczyć tzw. glify, czyli płaszczyzny boczne łączące okno z powierzchnią zabudowy. Glif mogą być prostopadłe do płaszczyzny okna lub rozchodzić się pod kątem do wewnątrz pomieszczenia. Taka zabudowa pozwoli na więcej światła na Twoim poddaszu Wszystkie profile CD 60 ULTRASTIL® przechodzące przez światło okna, należy przyciąć tak, aby powstał otwór o odpowiedniej szerokości.

Wykonaj ramę otworu okiennego z profili CD 60 i UD 30 ULTRASTIL.

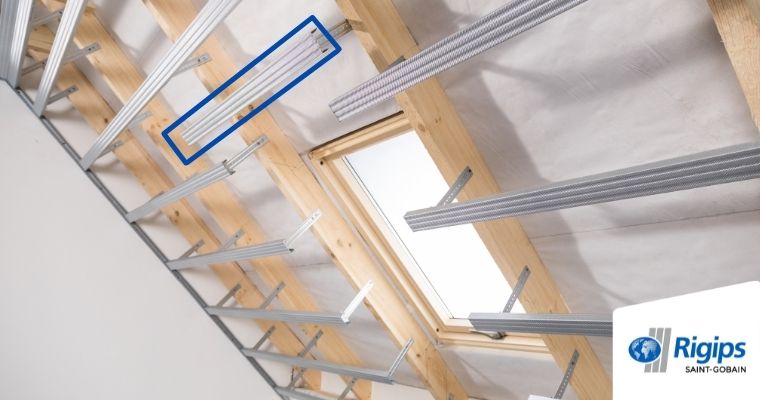

Przystępujemy do wykonania konstrukcji obramowującej otwór w płaszczyźnie skosu dachowego. Zaczynamy od wstawienia dodatkowego profilu CD 60 ULTRASTIL® u góry, tuż nad krawędzią glifu.

Jak obsadzić okno połaciowe - zabudowa poddasza Rigips



Profil powinien być dłuższy niż szerokość otworu. Będzie mocowany do krokwi na wieszakach do poddaszy RIGIPS. Jeżeli będzie to konieczne podobnie postępuje się przy dolnej powierzchni glifu.

Profile RIGIPS CD 60 ULTRASTIL® należy zakończyć profilem bocznym RIGIPS UD 30 ULTRASTIL®. W tym celu należy dociąć profil UD 30 ULTRASTIL® do odpowiedniej długości.

Jak obsadzić okno połaciowe - zabudowa poddasza Rigips



Długością profilu będzie odległość pomiędzy skrajnymi (górnym i dolnym) profilami CD 60 ULTRASTIL® górnej i dolnej krawędzi glifu plus długość zakładu do mocowania.

jak obrobic okno polaciowe - zabudowa poddasza Rigips

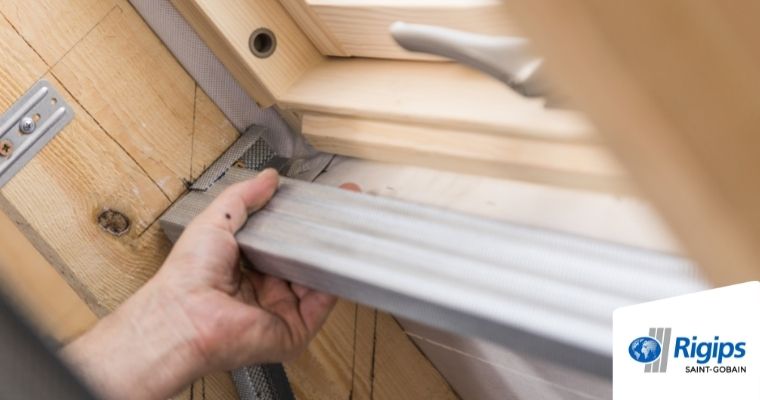

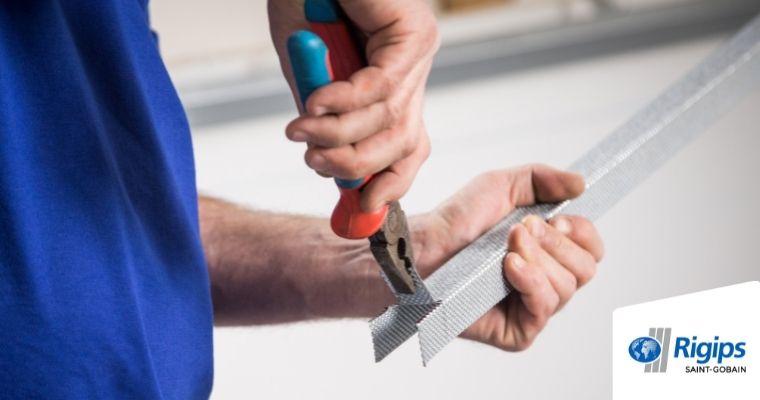

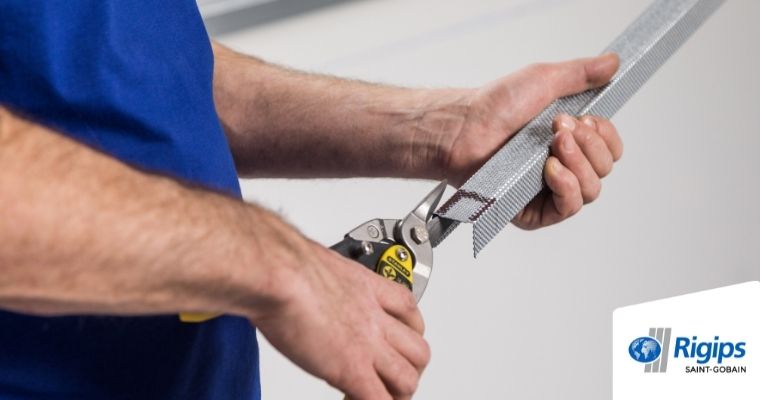

W celu dopasowania profilu RIGIPS UD 30 ULTRASTIL® końcówki profilu należy przeciąć wzdłuż środnika na głębokość ok. 3 cm. Można to zrobić przy pomocy nożyc do blachy. Przecięty kawałek środnika odgina się do góry pod kątem 90° uzyskując ramię do mocowania.

Jak obsadzić okno połaciowe - zabudowa poddasza Rigips

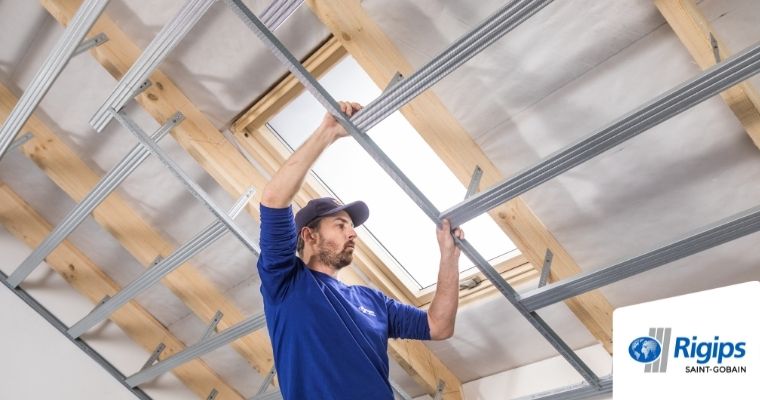

Na końce profili RIGIPS CD 60 ULTRASTIL® nakłada się przygotowany profil RIGIPS UD 30 ULTRASTIL®. Profilu UD 30 ULTRASTIL® nie skręca się z profilami pośrednimi CD 60 ULTRASTIL® tylko luźno się je wkłada.

jak obrobic okno polaciowe - zabudowa poddasza Rigips

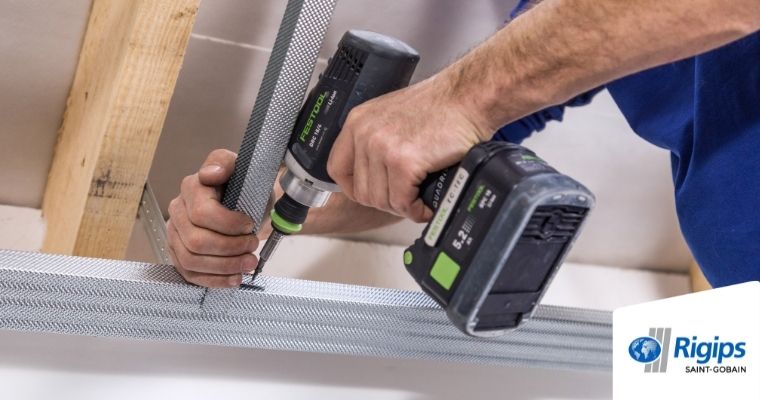

Zagięte końcówki profilu RIGIPS UD 30 ULTRASTIL® skręca się z profilem głównym RIGIPS CD 60 ULTRASTIL® przy pomocy blachowkrętów typu pchełka 3,5 x 11 mm. Przed skręceniem należy skontrolować kąt względem okna.

jak obrobic okno polaciowe - zabudowa poddasza Rigips

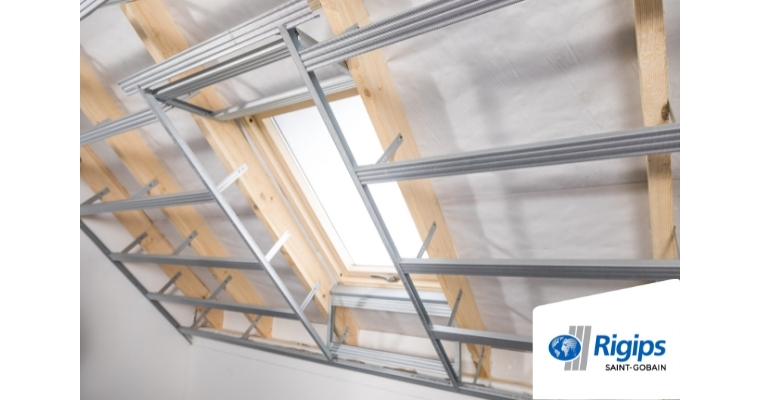

Wzdłuż wyznaczonych linii przebiegu płaszczyzn glifów, mocuje się do bocznych powierzchni krokwi profile RIGIPS UD 30 ULTRASTIL®. Pod oknem należy dobrze zaplanować tą konstrukcję, tak aby płyty K-G mogły swobodnie oprzeć się w gnieździe ramy okna.

Między profile RIGIPS UD 30 ULTRASTIL®, zamocowane po przeciwnych stronach glifu wkłada się odpowiednio przycięte kawałki profili RIGIPS CD 60 ULTRASTIL®.

jak obrobic okno polaciowe - zabudowa poddasza Rigips

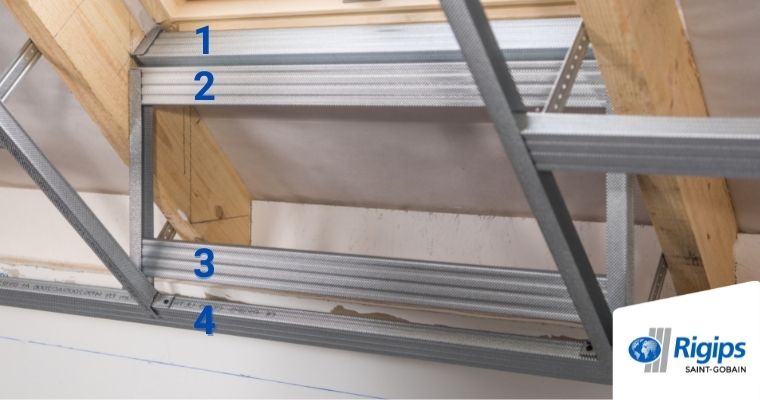

Profile RIGIPS CD 60 ULTRASTIL® należy rozmieścić tak, by jeden (1)znajdował się na końcu, przy dolnej krawędzi okna, a dwa (1 i 2) przy oknie, w miejscu załamania, pionowo tworząc czoło zabudowy okna połaciowego. Jeżeli okno usytuowane jest tak, że dolny glif przechodzi w płaszczyznę murowanej ścianki kolankowej, dolny profil (3) RIGIPS CD 60 ULTRASTIL® konstrukcji skosu musi być zamocowany tak, aby znajdował się przy krawędzi ze ścianką kolankową.

jak obrobic okno polaciowe - zabudowa poddasza Rigips



Powierzchnia glifu pod oknem powinna być usytuowana pionowo, aby zapewnić dobrą cyrkulację przewietrza w zabudowie wokół okna.

jak obrobic okno polaciowe - zabudowa poddasza Rigips



Pamiętajmy o konieczności umieszczenia profilu CD 60 ULTRASTIL® pod kątem prostym do okna połaciowego. Taka półka pozwoli umieścić grubszą warstwę ocieplenia.

Montaż wełny mineralnej ISOVER na poddaszu

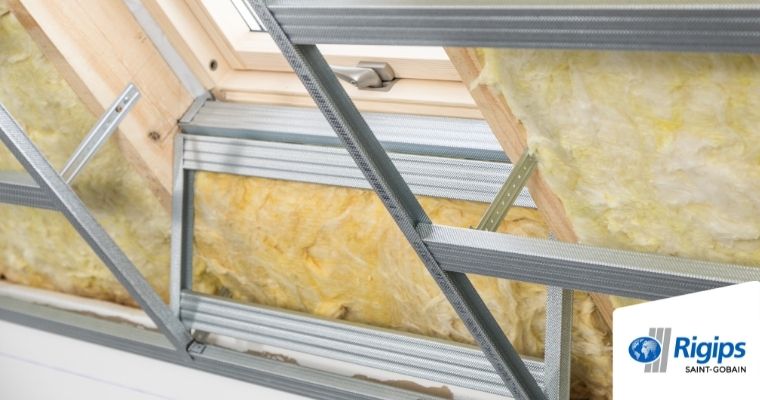

Zalecamy, aby górną i dolną powierzchnię glifu prowadzić prostopadle do płaszczyzny okna na szerokości 6 do 8 cm, a dopiero potem załamać do pionu czy poziomu. Uzyskana w ten sposób grubsza warstwa izolacji przy oknie będzie wystarczająca. Efekt powierzchni prostopadłej uzyskujemy za pomocą profilu RIGIPS CD 60 ULTRASTIL®

jak obrobic okno polaciowe - zabudowa poddasza Rigips

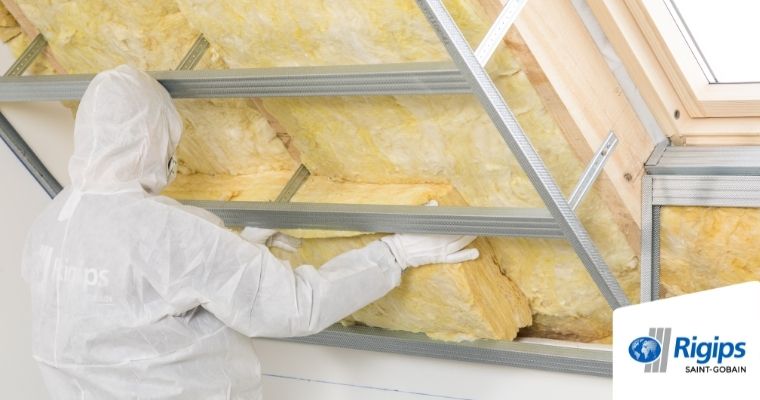

Po przygotowaniu całej konstrukcji nośnej, można przystąpić do układania ocieplenia. Wełnę ISOVER Super-Mata należy ułożyć starannie i szczelnie. Następną czynnością jest zamocowanie folii paroizolacyjnej ISOVER Vario® XtraSafe lub Vario KM Duplex

jak obrobic okno polaciowe - zabudowa poddasza Rigips

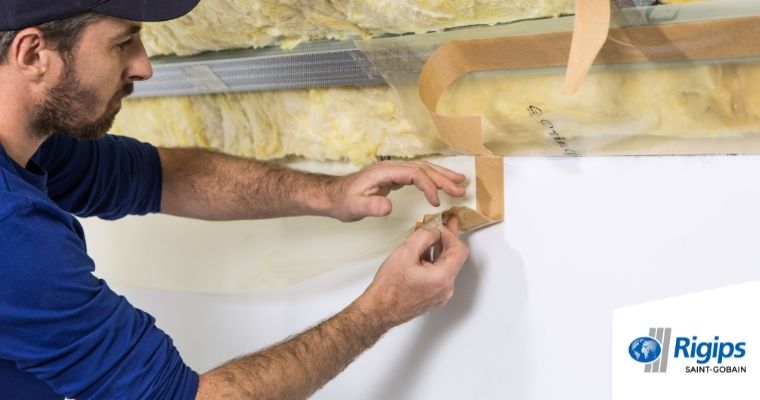

Mocowanie folii do profili stalowych najlepiej wykonać za pomocą kawałków Taśmy dwustronnej ISOVER. Folie paroizolacyjną należy montować z zakładem min. 10 cm, łącząc ją ze sobą taśmą ISOVER  Vario KB1ISOVER Vario® XtraTape. Paroizolację należy uszczelnić w ościeżnicy okiennej za pomocą uszczelniacza ISOVER Vario DoubleFit lub ISOVER VARIO XTraffic. Innym sposobem wykonania doszczelnienia jest zastosowanie taśmy ISOVER Vario® Bond

jak obrobic okno polaciowe - zabudowa poddasza Rigips

Zabudowa wokół okna dachowego płytami GK RIGIPS

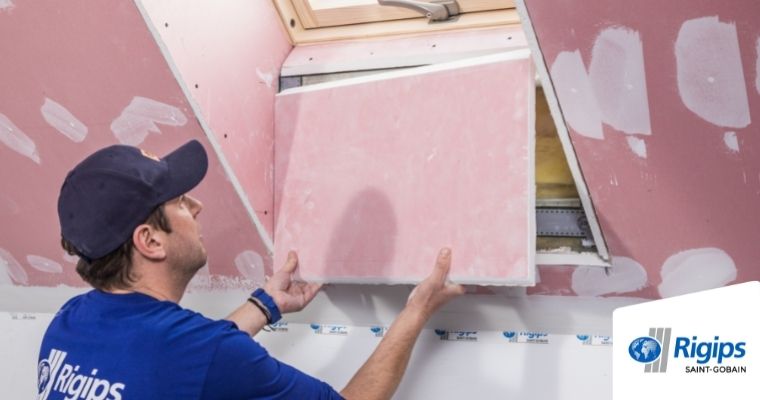

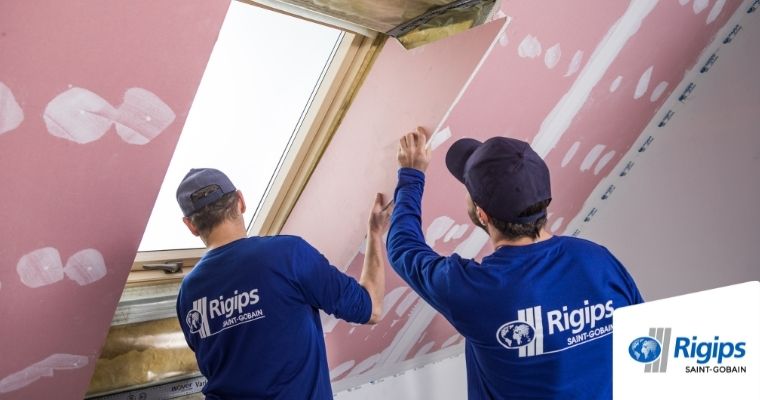

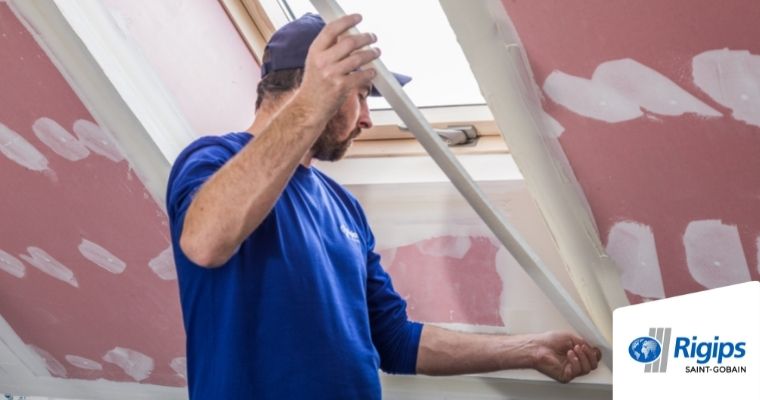

Po zapłytowaniu skosu należy przystąpić do wykończenia glifów. Wykonuje się to za pomocą odpowiednio przyciętych kawałków płyt gipsowo-kartonowych RIGIPS PRO. Płyty należy wsunąć w rowek w oknie, a następnie przykręcić do konstrukcji z profili RIGIPS UD 30 ULTRASTIL® oraz CD 60 ULTRASTIL®.

jak obrobic okno polaciowe - zabudowa poddasza Rigips



Ważne jest dobranie grubości wełny na glifie, tak aby nie odkształcała płyty. Płyty nie mocuje się do ościeżnicy okna, a jedynie wsuwa w przygotowany do tego frez.

jak obrobic okno polaciowe - zabudowa poddasza Rigips

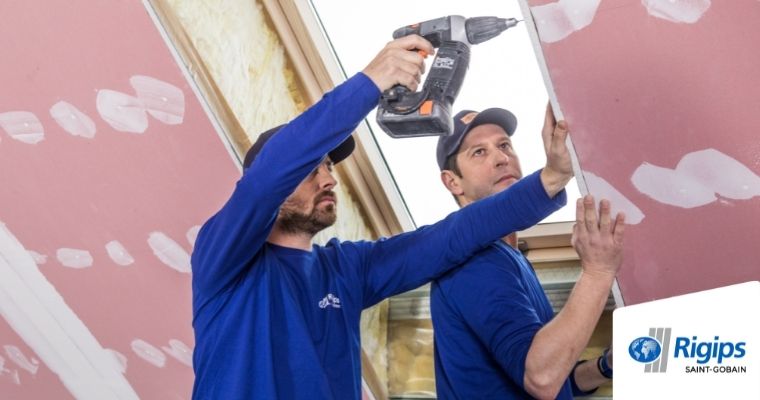

Płytę przykręca się do przygotowanej konstrukcji glifów przy pomocy wkrętów RIGIPS TN.

jak obrobic okno polaciowe - zabudowa poddasza Rigips

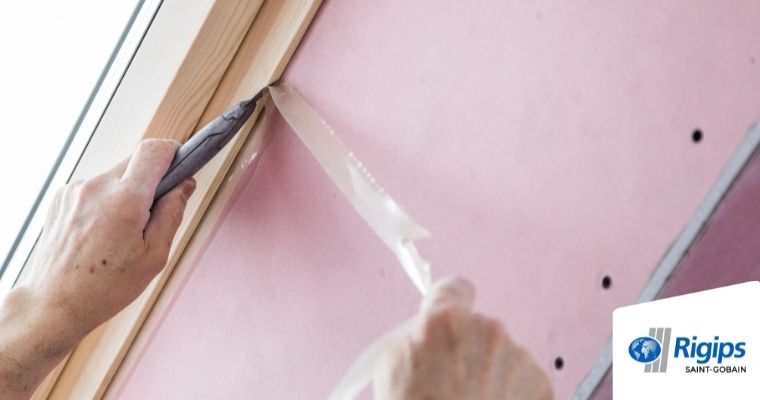

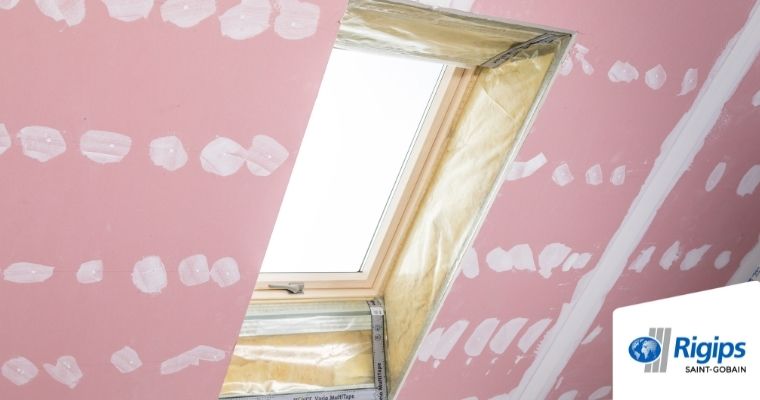

Po dokręceniu płyt RIGIPS PRO Fire+ należy odciąć wystającą folię paroizolacyjną.

jak obrobic okno polaciowe - zabudowa poddasza Rigips

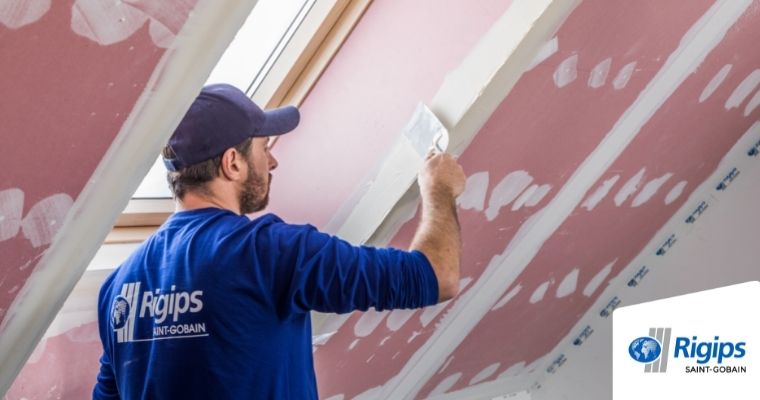

Tak przygotowana zabudowa jest gotowa do szpachlowania. Należy zaszpachlować wszystkie połączenia płyt oraz miejsca występowania wkrętów, za pomocą mas konstrukcyjnych RIGIPS. Do wykończenia naroży zewnętrznych glifów zaleca się użycie specjalnych taśm narożnikowych RIGIPS Habito® No-Coat®. W celu zamocowania narożnika, należy nanieść na naroże warstwę masy szpachlowej RIGIPS® Premium Light lub RIGIPS® Habito®.

jak obrobic okno polaciowe - zabudowa poddasza Rigips



Przygotowany odcinek taśmy narożnikowej RIGIPS Habito® No-Coat® zginamy wzdłuż i wtapiamy w masę.

jak obrobic okno polaciowe - zabudowa poddasza Rigips

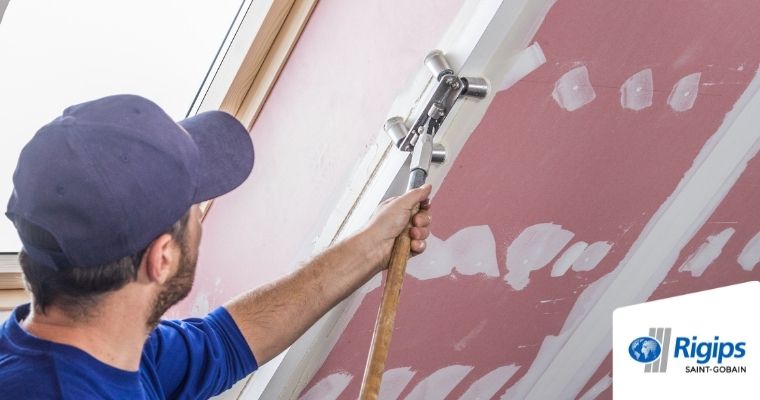

Taśmę narożnikową RIGIPS Habito® No-Coat® należy docisnąć dokładnie do płyty przy pomocy specjalnych rolek lub zwykłej blichówki.

jak obrobic okno polaciowe - zabudowa poddasza Rigips

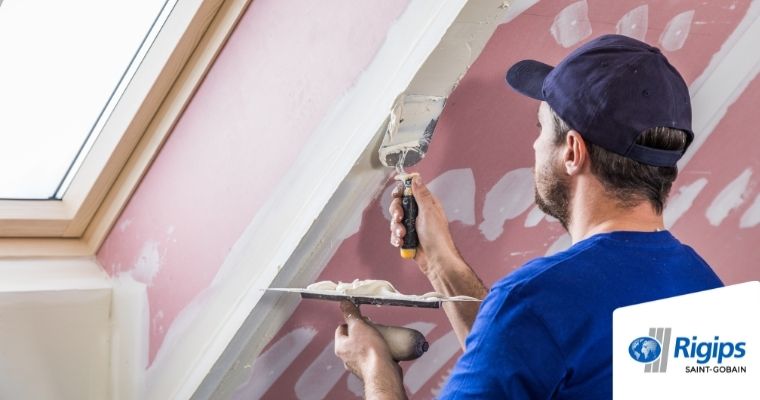

Taśmę narożnikową RIGIPS Habito® No-Coat® należy przykryć cienką warstwą masy szpachlowej np. RIGIPS® Premium Light lub RIGIPS Habito®

jak obrobic okno polaciowe - zabudowa poddasza Rigips



Teraz możemy przystąpić do szpachlowania finiszowego masami RIGIPS, w klasie Q2 lub Q3. Rekomendowane produkty to RIGIPS® Premium Light, RIGIPS® Q2-Q3 Kończy, RIGIPS® Gotowa Q2-Q3 Kończy.

jak obrobic okno polaciowe - zabudowa poddasza Rigips

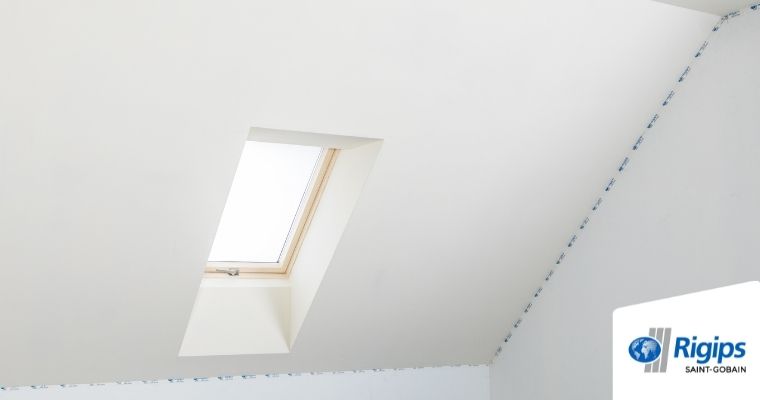

Po zakończeniu prac szpachlarskich należy pomalować powierzchnię zabudowy okna i całego poddasza.

jak obrobic okno polaciowe - zabudowa poddasza Rigips
